196kW 簇级模块化DC/DC直流变流器
簇级模块化直流变流器
针对储能电池系统多簇并联时所产生不一致性问题，研发出新型1500V簇级模块化DC/DC直流变流器。基于簇级模块化DC/DC直流变流器的电池充放电控制系统，可将储能系统的能量管理精细化到电池模组，簇与簇间相互隔离，电池DOD有效利用率值高，减少模组串联失配影响，实现能量自治管理。基于簇级模块化DC/DC直流变流器的电池充放电控制系统电池不存在并联，且单路功率值不大，电气安全风险相对较低，采用的分散式散热，解决了传统储能衰减快、寿命短的问题。
产品特点
可提供模块化组合、移动式部署、智能化管理的全流程储能解决方案
智能友好
1.支持蓝牙、WIFI、MODBUS 等通讯；2.具备故障录波/远程在线升级功能；3.电池系统接入简单便捷，即插即用，易安装维护。
精简灵活
1.便捷的模块化设计，支持壁挂式和机架式应用；2.支持多台模块并联，灵活系统方案配置，符合1C调频应用场景；3.内置直流缓冲电路，电池簇无需独立配置缓冲电路。
安全可靠
1.簇间SOC主动均衡控制；2.可配套储能变流器实现电网启动；3. IP65防护，关键器件寿命预测，适应各种应用环境。
高效转换
1.最高效率可达99%；2.双向能量流动，充放电一体设计；3.智能温控风冷，45℃环温不降额

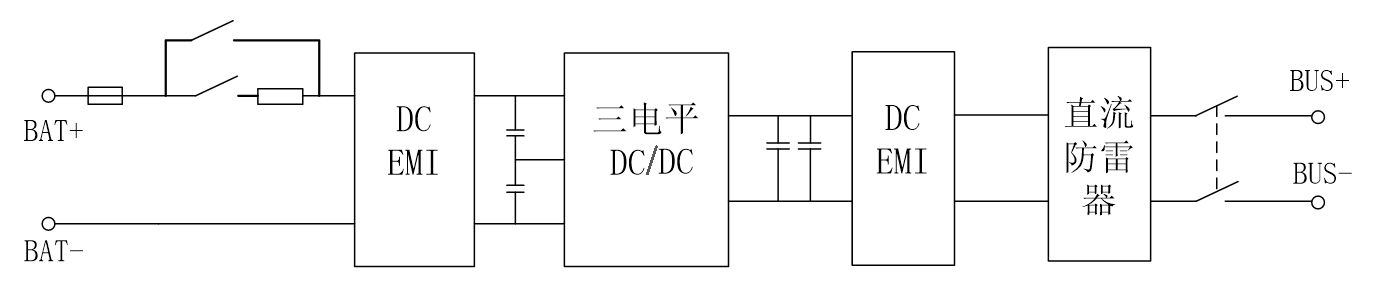

产品电路框图
产品技术指标
序号 | 项目 | 参数 |
1 | 额定功率 | 196kW |
2 | 最大直流电压 | 1500V |
3 | 工作电压范围 | 500V-1500V |
4 | 最大工作电流 | 180A |
5 | 最大直流电压 | 1500Vdc |
6 | 工作电压范围 | 500V-1500V |
7 | 最大工作电流 | 180A |
8 | 过载能力 | 1.1倍长期运行，1.2倍min过载运行（小于40℃环温） |
9 | 最大效率 | 99% |
10 | 尺寸（宽*深*高） | 720×720×300mm |
11 | 重量 | ≤75kg |
12 | 防护等级 | IP65 |
13 | 工作环境温度 | -35℃-60℃（＞45℃降额） |
14 | 散热方式 | 智能风冷 |
15 | 相对湿度 | 0-100%（无凝露） |
16 | 工作海拔 | 4000m（＞3000降额） |
17 | 显示 | LED |
18 | 并机功能 | 支持母线侧并联 |
19 | 反接保护 | 具备 |
20 | 浪涌保护 | Type II |
21 | 过热保护 | 具备 |
22 | 绝缘监测 | 具备 |
23 | 通讯方式 | CAN、RS485,以太网口 |
24 | 符合标准 | CAN2.0B、Modbus、IEC104、IEC61850（选配）、GOOSE（选配） |
