储能变流升压一体机

2.5MW/2.75MW/3.15MW/3.45MW

储能变流升压一体机

针对当前储能市场和项目需求特点，新源智储研制了储能变流升压一体机。将储能变流器和升压变、储能变流器间进行集成设计，减小了系统整体占地面积，降低了设备的制造和运输成本，缩短了现场组装和联调时间，提升了现场整体施工和后运维效率。储能变流升压一体机系统集成设计中，将两台储能变流器和升压变控制系统三合一集成，能够有效降低设备系统成本和故障率，提升系统的可利用率，从而降低了储能系统全寿命周期成本，使储能系统更好的为电力系统服务。

产品特点

可提供模块化组合、移动式部署、智能化管理的全流程储能解决方案

经济性好

1.高效合理布局，提升系统集成度和空间利用率；2.二次回路集成，统一测量、保护、通讯、控制；3.一体化变流升压集成系统，便于运输、安装与运维。

电网友好

1.电网适应能力强，满足35kV及以下电压等级；2.无功功率调节范围-1～+1；3.具备孤岛运行、一次调频、VSG、黑启动、自动并离网切换功能；4.支持高低电压穿越。

灵活配置

1.1500V 系统宽直流电压范围，灵活直流端配置；2.支持多种对外通讯接口，支持 IEC 61850 协议；3.支持多机并联。

高效稳定

1.三电平ANPC拓扑，转换效率高达99%；2.双向四象限运行，集成电池充放电管理；3.智能风冷，45℃环温不降额；4.高防护等级IP54，适应高温、高湿、高海拔、高盐雾等恶劣环境。

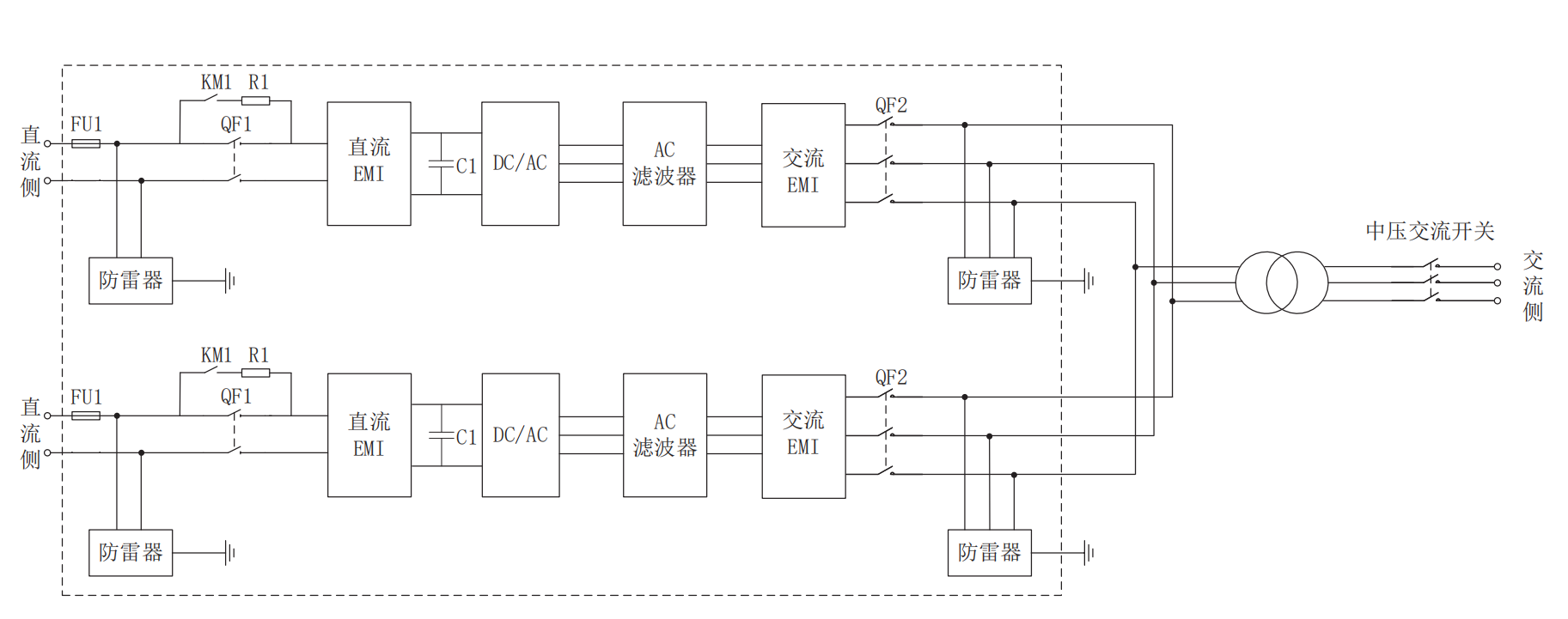

产品电路框图

产品技术指标

型号		XYZC-SYB-2500	XYZC-SYB-2750	XYZC-SYB-3150	XYZC-SYB-3450
交流	额定功率	2500kW	2750kW	3150kW	3450kW
	最大交流功率	2750kW	3025kW	3465kW	3795kW
	额定电压	10kV/35kV可选
基本参数	PCS最大转换效率	99%
	充放电转换时间	50ms
	尺寸（宽高深）	606029002450mm
	重量	15t
	通讯接口	CAN、RS485,以太网口，可扩展
	通讯协议	CAN2.0B、Modbus、IEC104、IEC61850（选配）、GOOSE（选配）
	符合标准	GB/T 34120，IEC62477，EN61000，EN62116
