1.25MW/1.375MW/1.575MW/1.725MW PCS
1500V集中式储能变流器
储能变流器通过控制电池的充电和放电过程，进行直流侧电池和交流侧电网间交直流的变换，是整个储能系统的核心与关键组成部分。结合当前储能市场和项目实际需求，新源智储成功自主研发了1500V集中式储能PCS系列（1.25MW、1.375MW、1.575MW、1.725MW）产品，产品顺利通过国家权威机构的型式检验测试，各项性能均远优国家标准，并获得北京鉴衡认证中心颁发的产品认证证书。该产品具有转换效率高、功率密度高、安全可靠、经济性好、电网支撑能力强、系统兼容性好、操作方便、运维便捷等显著优势。
产品特点
可提供模块化组合、移动式部署、智能化管理的全流程储能解决方案
维护便捷
模块化设计，功率模块可实现2小时内快速更换。
智能友好
1.人机交互操作界面友好；2.集成多种通信方式，支持IEC61850通信协议。
安全可靠
1.100us级故障录波功能，便于故障分析；2.直流侧250kA短路电流分断能力；3.直流侧冗余保护、双重安全；4.负序电流控制，不平衡电压下直流侧免波动，延长电池寿命。
系统灵活配置
1.宽直流电压工作范围，灵活直流端配置；2.高功率密度，节约占地空间；3.支持单机独立运行和多机并联功能。
电网友好
1.采用可构网型设计，主动支撑电网；2.具备低电压、高电压、零电压穿越能力，电网适应性强；3.具备VSG、PQ、VF、黑启动等功能。
高效转换
1.具备双向变流、电池管理功能；2.采用ANPC三电平拓扑技术，最高转换效率达99%；3.采用直流1500V，结构更紧凑高效。

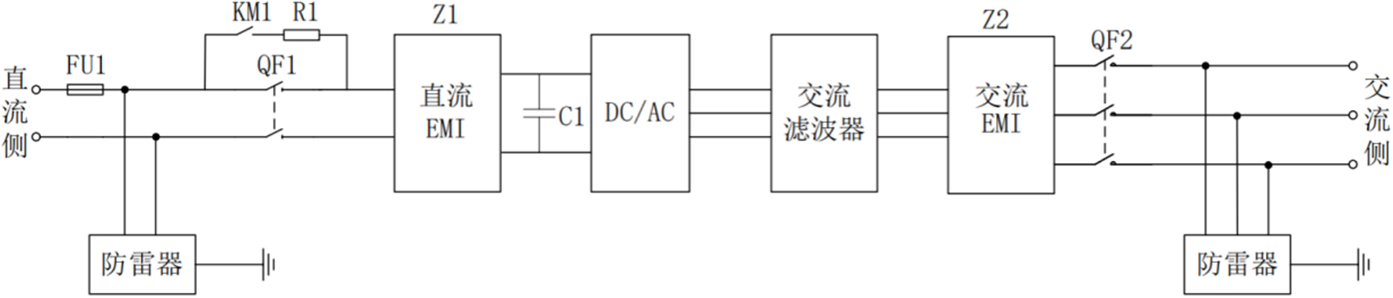

产品电路框图
产品技术指标
产品型号 | XYZC-1250 | XYZC-1375 | XYZC-1575 | XYZC-1725 |
|---|---|---|---|---|
直流侧参数 | ||||
最大电压直流 | 1500V | |||
最小直流电压 | 720V | 800V | 915V | 1000V |
额定功率直流电压工作范围 | 700V-1500V | 800V-1500V | 915V-1500V | 1000V-1500v |
最大直流工作电流 | 1935A | |||
直流输入路数 | 1 | |||
交流侧参数（并网） | ||||
额定输出功率@45℃ | 1250kVA | 1375kVA | 1575kVA | 1725kVA |
最大输出功率@30℃ | 1374kVA | 1512kVA | 1732kVA | 1897kVA |
最大交流电流 | 1443A（45℃）/1587A（30℃） | |||
额定交流电压 | 500V | 550V | 630V | 690v |
交流电压范围 | 425V-550V | 467.5V-605V | 535.5V-693V | 586.5V-759V |
额定电网频率 | 50Hz | |||
总电流波形畸变率 | ＜3% （额定功率时） | |||
功率因数 | ＞0.99（额定功率时） | |||
无功功率可调范围 | -1-1 | |||
交流接入方 | 三相三线 | |||
交流侧参数（离网） | ||||
额定交流电压 | 500V | 550V | 630V | 690V |
交流电压范围 | 425V-550V | 467.5V-605V | 535.5V-693V | 586.5V-759V |
交流电压谐波 | ＜3%(线性负载) | |||
直流电压分量 | ＜0.5%Un(线性平衡负载) | |||
不平衡负载能力 | 100% | |||
额定电网频率 | 50Hz | |||
效率 | ||||
最大效率 | 99% | |||
系统参数 | ||||
隔离类型 | 无变压器隔离 | |||
尺寸( 宽×高×深) | 1052mm×2398mm×1305mm | |||
重量 | 1350Kg | |||
防护等级 | IP55 | |||
冷却方式 | 智能强迫风冷 | |||
工作温度范围 | －35℃～+60℃（＞45℃ 降额使用） | |||
相对湿度范围 | 0～95%（无凝露） | |||
最高海拔 | 4000m（＞2000m 降额使用） | |||
通讯方式 | RS485、Ethernet、CAN | |||
符合标准 | GB/T 34120，GB/T 34133 | |||
